ما هي الفلانشات ؟ | الدليل الشامل لفهم أنواعها واستخداماتها في الصناعة

عندما نتحدث عن أنظمة الأنابيب أو المعدات الصناعية، نسمع كثيرًا عن كلمة “فلانشة”، لكن قليلين يعرفون بالضبط ما هي أو مدى أهميتها. الفلانشات ليست مجرد قطع معدنية تُستخدم للتوصيل، بل هي عنصر أساسي يضمن أمان وكفاءة الأنظمة الميكانيكية. من خطوط النفط والغاز إلى محطات المياه، وحتى في أنظمة التبريد والتكييف، تلعب الفلانشات دورًا محوريًا في ربط الأنابيب والمعدات مع بعضها البعض.

تُعتبر الفلانشة وسيلة ذكية وسهلة لفك وتركيب الأنظمة دون الحاجة إلى لحام دائم، مما يسهل عمليات الصيانة والإصلاح بشكل كبير. تخيل أنك تحتاج إلى استبدال جزء من أنبوب في منشأة ضخمة، بدلًا من قطع الأنبوب ولحامه مجددًا، كل ما عليك هو فك الفلانشة، وتغيير الجزء المطلوب، ثم إعادة التركيب بسهولة وأمان.
هذا ما يجعل الفلانشات مكونًا لا غنى عنه في أي منظومة هندسية حديثة، خاصة تلك التي تتطلب دقة وأمانًا عاليين في نقل السوائل أو الغازات تحت ضغط عالٍ.

أصل كلمة فلانشة ومعناها في الصناعة

كلمة “فلانشة” أصلها إنجليزي من كلمة (Flange)، وهي تُستخدم في اللغة الصناعية والهندسية للإشارة إلى “حلقة أو قرص معدني” يُستخدم لتوصيل جزأين من الأنابيب أو المعدات. وقد تم تعريب الكلمة لتصبح “فلانشة”، وتداولها المهندسون والفنيون في مختلف الدول العربية.
الفلانشات ليست مصطلحًا جديدًا، بل يعود استخدامها إلى بدايات الثورة الصناعية، عندما كانت الحاجة ماسة إلى وسائل آمنة وسهلة لربط الأنابيب الكبيرة في المصانع والمشروعات النفطية. ومع تطور الصناعة، تم تطوير أنواع مختلفة من الفلانشات لتناسب الضغوط والظروف المختلفة، من درجات الحرارة العالية إلى البيئات المسببة للتآكل.
اليوم، تُعد الفلانشات من أكثر المكونات شيوعًا في أنظمة الأنابيب الصناعية، وتوجد بمواصفات قياسية عالمية تضمن توافقها وسهولة استبدالها بين الشركات والمشروعات المختلفة.

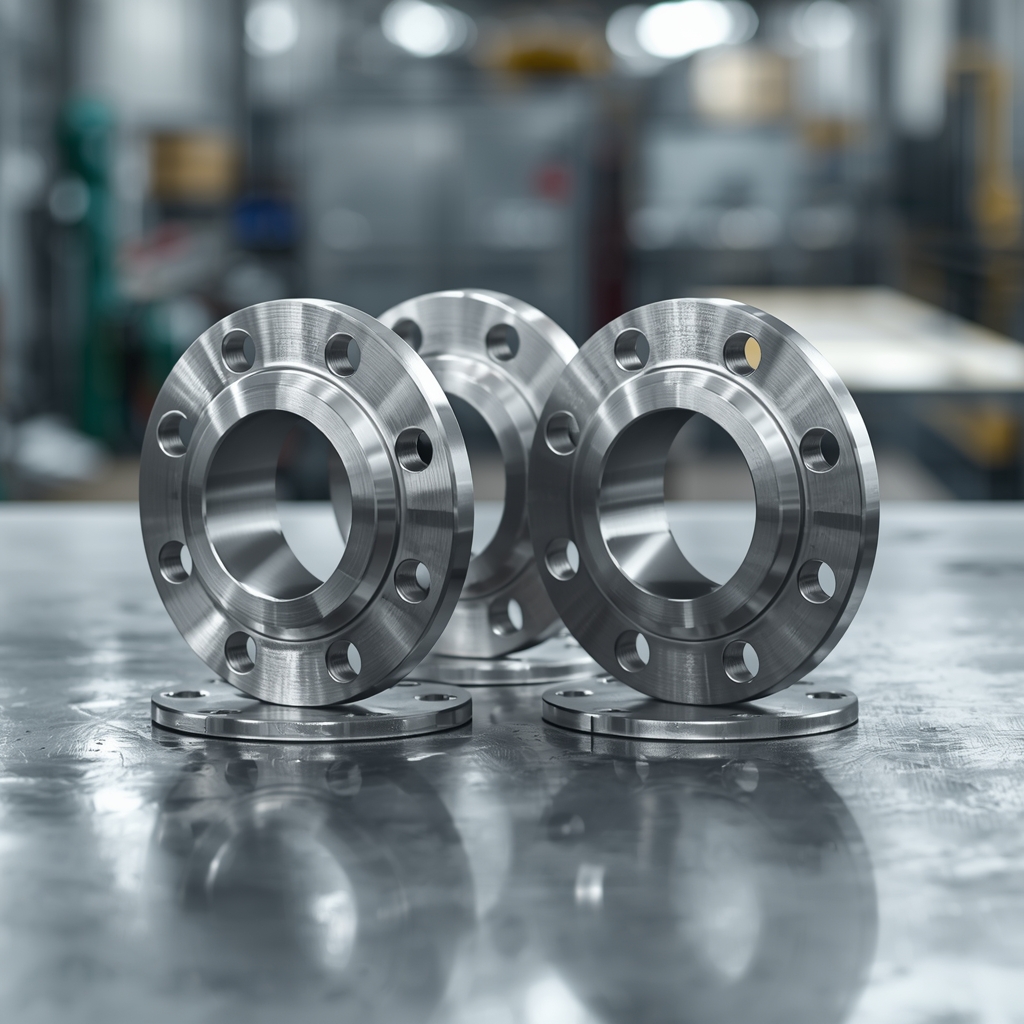

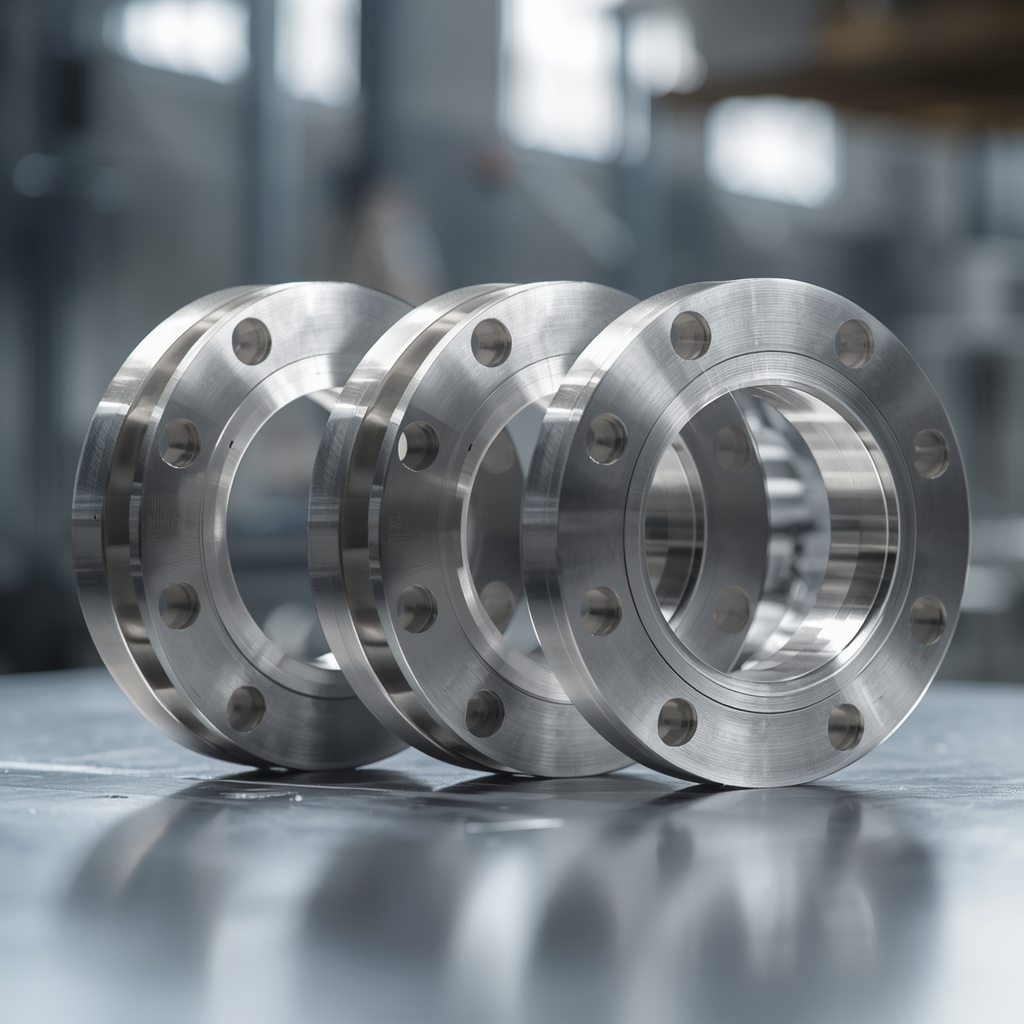

ما هي الفلانشات؟

الفلانشات ببساطة هي “قطع معدنية دائرية أو مربعة الشكل” تُستخدم لتوصيل الأنابيب ببعضها البعض أو بقطع أخرى مثل الصمامات أو المضخات. تحتوي عادة على ثقوب حول محيطها تُستخدم لتثبيتها بمسامير قوية تضمن إحكام الإغلاق ومنع التسرب.
تتكون الفلانشة من ثلاثة أجزاء أساسية:

سطح التلامس (Face) وهو الجزء الذي يلتصق بالفلانشة الأخرى أو بالمعدة.
الثقوب (Bolt Holes) لتثبيت الفلانشتين معًا.
الرقبة أو الحافة (Hub or Rim) والتي توفر الدعم والقوة الهيكلية.

ويُستخدم بين الفلانشتين عادة جوان (Gasket) وهو مادة مرنة تساعد في سد أي فراغات صغيرة تمنع تسرب السوائل أو الغازات.
تأتي الفلانشات بأحجام وسماكات مختلفة حسب قطر الأنبوب وضغط التشغيل، وتُصنع من مواد مثل الفولاذ الكربوني، الفولاذ المقاوم للصدأ، النحاس، أو حتى البلاستيك الصناعي في بعض التطبيقات الخاصة.

تخيّل الفلانشة كوصلة ذكية في جسم النظام؛ فهي تسمح لك بفك وربط الأجزاء بسهولة، تمامًا كما تفعل المفصلات في باب المنزل، لكنها هنا تتحمل ضغوطًا ودرجات حرارة عالية جدًا دون أن تفقد كفاءتها أو أمانها.

أهمية الفلانشات في الأنظمة الميكانيكية

أهمية الفلانشات لا يمكن المبالغة فيها، فهي تمثل نقطة الاتصال الرئيسية في معظم الأنظمة الميكانيكية والهيدروليكية. أي خط أنابيب كبير أو نظام مضخات يعتمد بشكل أساسي على الفلانشات لضمان التشغيل المستمر والآمن.
من أهم أدوارها أنها تسهل الصيانة والإصلاح، حيث يمكن فصل جزء من النظام بسهولة دون الحاجة لتفكيك كامل الشبكة. بالإضافة إلى ذلك، فإنها تضمن الإغلاق المحكم بين الأنابيب، مما يمنع التسرب الذي قد يسبب كوارث في بعض الصناعات مثل النفط والغاز أو المواد الكيميائية.

تُستخدم الفلانشات أيضًا لتوصيل مكونات من مواد مختلفة، مثل ربط أنبوب فولاذي بصمام من الفولاذ المقاوم للصدأ أو أنبوب بلاستيكي. وبهذا توفر مرونة هندسية هائلة تسمح بتصميم أنظمة أكثر تنوعًا وأمانًا.

كما تلعب دورًا حيويًا في امتصاص الاهتزازات والتغيرات في الضغط ودرجات الحرارة، مما يطيل عمر النظام ويقلل من احتمالية حدوث تسريبات أو تلف في الأنابيب.

تتكون الفلانشة من ثلاثة أجزاء أساسية:

سطح التلامس (Face) وهو الجزء الذي يلتصق بالفلانشة الأخرى أو بالمعدة.
الثقوب (Bolt Holes) لتثبيت الفلانشتين معًا.
الرقبة أو الحافة (Hub or Rim) والتي توفر الدعم والقوة الهيكلية.

أنواع الفلانشات الشائعة

الفلانشات لا تأتي بشكل واحد، بل تتنوع لتناسب الاستخدامات المختلفة حسب نوع الأنظمة والضغوط ودرجات الحرارة. لكل نوع خصائص مميزة تجعله الأنسب لظروف معينة. إليك أهم الأنواع الشائعة في عالم الصناعة:

1. فلانشات اللحام (Weld Neck Flange)

تُعتبر من أقوى أنواع الفلانشات وأكثرها أمانًا. تمتاز برقبة طويلة تُلحم مباشرة بالأنبوب، ما يجعلها مثالية للأنظمة التي تعمل تحت ضغط وحرارة مرتفعين.
هذا التصميم يوزع الإجهاد بشكل متساوٍ بين الأنبوب والفلانشة، مما يقلل احتمالية حدوث تسرب أو تلف عند النقاط الحساسة.
تُستخدم بشكل واسع في الصناعات النفطية، والبتروكيماوية، ومحطات الطاقة، حيث يتطلب الأمر متانة عالية ومقاومة للتآكل.
رغم أن تركيبها أكثر تكلفة من غيرها بسبب الحاجة للحام دقيق، إلا أنها استثمار ممتاز عندما يتعلق الأمر بالسلامة والمتانة طويلة الأمد.

2. فلانشات منزلقة (Slip-On Flange)

كما يوحي اسمها، تُركب هذه الفلانشات عبر إدخال الأنبوب داخل الفتحة قبل لحامها من الداخل والخارج.
تُعد أقل تكلفة وأسهل في التركيب مقارنة بفلانشات اللحام، لكنها أقل قوة تحت الضغط العالي.
تُستخدم عادة في أنظمة الضغط المتوسط أو المنخفض، مثل خطوط المياه أو أنظمة التبريد، حيث لا تكون المخاطر كبيرة.
واحدة من ميزاتها أنها تسمح ببعض المرونة في المحاذاة أثناء التركيب، ما يجعلها خيارًا عمليًا في المشاريع الصغيرة والمتوسطة.

3. فلانشات ملولبة (Threaded Flange)

تتميز هذه الفلانشات بأنها لا تحتاج إلى لحام، بل يتم ربطها بالأنبوب من خلال لولب داخلي.
تُستخدم غالبًا في الأنابيب الصغيرة أو في الأماكن التي يصعب فيها استخدام النار أو الحرارة، مثل الأنظمة التي تحتوي على مواد قابلة للاشتعال.
لكنها ليست مناسبة للضغوط العالية أو درجات الحرارة المرتفعة، لأن الخيوط قد تضعف مع الوقت أو تتآكل بسبب العوامل البيئية.
رغم ذلك، فهي خيار رائع للتركيبات المؤقتة أو السريعة.

4. فلانشات عمياء (Blind Flange)

تُستخدم لإغلاق نهاية الأنبوب أو النظام.
هي أشبه بـ “غطاء معدني” يمنع مرور السوائل أو الغازات، وغالبًا ما تُستخدم في أنظمة الاختبار أو عند الحاجة لإيقاف جزء من الخط مؤقتًا.
تمتاز بسهولة الفك والتركيب، وتسمح بعمليات صيانة فعّالة دون تفريغ كامل النظام.
كما أنها تُعد خيارًا مثاليًا لإغلاق أنظمة الأنابيب في المشاريع المستقبلية قبل التوسعة.

5. فلانشات لفة (Lap Joint Flange)

تُستخدم عادة مع وصلات اللفة (Stub End)، وهي مثالية للأنظمة التي تحتاج إلى تفكيك متكرر.
الفلانشة نفسها لا تلامس السائل مباشرة، بل تعتمد على القطعة الطرفية (Stub End) في الإغلاق، ما يجعلها مقاومة للتآكل وتسمح بإعادة الاستخدام بسهولة.
هي المفضلة في الصناعات التي تتعامل مع سوائل كيميائية أو بيئات قابلة للتآكل.

تصنيف الفلانشات حسب الضغط

الفلانشات تُصنف وفقًا لقدرتها على تحمل الضغط، وتُقاس عادة بوحدات مثل PSI أو Class حسب المعايير الأمريكية.
من أكثر التصنيفات شيوعًا:

التصنيف	الضغط المسموح (PSI)	الاستخدام النموذجي
Class 150	حتى 285 PSI	أنظمة المياه والهواء منخفضة الضغط
Class 300	حتى 740 PSI	أنظمة النفط والغاز المتوسطة
Class 600	حتى 1480 PSI	بيئات الضغط العالي
Class 900+	أكثر من 2000 PSI	الاستخدامات الصناعية الثقيلة

كلما زادت درجة التصنيف، زادت سماكة الفلانشة وعدد البراغي لضمان الإغلاق المحكم.
اختيار التصنيف المناسب يعتمد على طبيعة السائل أو الغاز المنقول، ودرجة الحرارة، وضغط التشغيل.
فمثلاً، في خطوط النفط الخام، لا يمكن استخدام فلانشات من الدرجة 150، لأنها ببساطة لن تتحمل الضغط، بينما في نظام مياه بسيط في مبنى، ستكون أكثر من كافية.

المواد المستخدمة في صناعة الفلانشات

تُصنع الفلانشات من مجموعة متنوعة من المواد لتتناسب مع ظروف التشغيل المختلفة. اختيار المادة المناسبة يُعتبر قرارًا هندسيًا حاسمًا يؤثر على عمر وكفاءة النظام.
من أشهر المواد المستخدمة:

الفولاذ الكربوني (Carbon Steel)
- الأكثر شيوعًا واستخدامًا في الصناعات العامة.
- يتميز بالقوة والمتانة، لكنه يحتاج إلى طلاء أو جلفنة للحماية من الصدأ.
الفولاذ المقاوم للصدأ (Stainless Steel)
- يُستخدم في البيئات التي تتعرض للتآكل أو الرطوبة العالية.
- مثالي في الصناعات الغذائية والكيميائية والبحرية.
سبائك النيكل والنحاس (Nickel & Copper Alloys)
- تُستخدم في التطبيقات التي تتعرض لدرجات حرارة عالية أو مواد كيميائية عدوانية.
الألمنيوم والبلاستيك الصناعي (PVC, HDPE)
- تُستخدم في الأنظمة الخفيفة أو حيث يكون الوزن عاملًا مهمًا.
الحديد الزهر (Cast Iron)
- يُستخدم في شبكات المياه والصرف الصحي نظرًا لتكلفته المنخفضة، لكن مقاومته للضغط محدودة.

اختيار المادة الخاطئة يمكن أن يؤدي إلى فشل النظام، لذلك يجب دائمًا الرجوع إلى معايير التصميم مثل ASME B16.5 أو DIN EN 1092-1 لتحديد المادة الأنسب بناءً على الضغط والحرارة ونوع السائل.

مواصفات الفلانشات القياسية (ANSI – DIN – JIS)

تخضع الفلانشات لمعايير ومواصفات عالمية صارمة تضمن جودة التصنيع وسهولة التوافق بين المنتجات من شركات ومصانع مختلفة. هذه المواصفات تجعل من الممكن تركيب فلانشة مصنوعة في ألمانيا على أنبوب مصنوع في اليابان دون أي مشاكل. أهم هذه المعايير هي:

معيار ANSI / ASME (الأمريكي)
يُعتبر من أكثر المعايير انتشارًا في العالم، ويُستخدم بكثرة في الصناعات النفطية والطاقة والغاز.
يتضمن هذا المعيار عدة تصنيفات مثل:
- ASME B16.5: للأنابيب الصغيرة حتى 24 بوصة.
- ASME B16.47: للأنابيب الكبيرة (أكثر من 24 بوصة).
  يحدد هذا المعيار أبعاد الفلانشات، سمكها، عدد البراغي، وأحجام الثقوب بدقة تامة.
معيار DIN (الأوروبي/الألماني)
يُستخدم على نطاق واسع في أوروبا، وخاصة في الصناعات الميكانيكية والهيدروليكية.
يمتاز بتصميم مخصص للمواصفات الأوروبية مثل الضغط المقاس بالبار.
من أشهر رموزه: DIN 2633, DIN 2576, DIN 2635.
معيار JIS (الياباني)
يُستخدم في الأنظمة الصناعية الآسيوية مثل اليابان وكوريا والصين.
يتميز بتصميمات دقيقة وأوزان أقل، وغالبًا ما يُستخدم في الصناعات الكيميائية والغذائية.

وجود هذه المعايير يجعل من السهل على المهندسين تحديد نوع الفلانشة المطلوبة لأي مشروع، وضمان توافقها مع بقية مكونات النظام. كما أن هذه المواصفات تُسهل عمليات الاستبدال والصيانة في المشاريع العالمية المشتركة.

طريقة تركيب الفلانشات

عملية تركيب الفلانشات تحتاج إلى دقة واحترافية، لأن أي خطأ بسيط في المحاذاة أو شد البراغي قد يؤدي إلى تسرب خطير.
إليك الخطوات الأساسية لتركيب الفلانشات بالشكل الصحيح:

تحضير السطح
تأكد من نظافة الأسطح الملامسة للفلانشات من أي شوائب أو زيوت أو صدأ. وجود أي جسم غريب قد يمنع الإغلاق المحكم.
تثبيت الجوان (Gasket)
يوضع الجوان بين الفلانشتين لضمان منع التسرب. يجب اختيار جوان يتناسب مع طبيعة السائل وضغط النظام (مثل جوان مطاطي، أو من الجرافيت، أو تيفلون).
محاذاة الفلانشات
من الضروري أن تكون الفلانشتان في محاذاة دقيقة، وإلا سيتعرض النظام لإجهاد غير متساوٍ يؤدي إلى تلف سريع.
إدخال البراغي وتوزيع الشد
تُثبت البراغي بالتناوب (على شكل نجمة) لضمان توزيع الضغط بالتساوي.
لا يُفضل شد البراغي مرة واحدة بالكامل، بل تدريجيًا على عدة مراحل حتى الوصول إلى العزم المطلوب.
الفحص والاختبار
بعد التركيب، يُجرى اختبار ضغط للتأكد من عدم وجود أي تسريب، وذلك باستخدام الهواء أو الماء حسب نوع النظام.

تركيب الفلانشات يحتاج إلى أدوات دقيقة مثل مفتاح العزم (Torque Wrench) وأجهزة قياس المحاذاة لضمان الأداء الأمثل.

أنواع الوصلات بين الفلانشات (جوانات الفلانشات)

الجوانات هي الحاجز الذي يمنع تسرب السوائل أو الغازات بين الفلانشتين.
اختيار النوع المناسب منها لا يقل أهمية عن اختيار الفلانشة نفسها، لأن الجوان الضعيف يمكن أن يفشل حتى مع أقوى فلانشة.
من أبرز أنواع الجوانات:

جوان مطاطي (Rubber Gasket)
- يُستخدم في الأنظمة منخفضة الضغط.
- مثالي للمياه والهواء.
- لا يناسب درجات الحرارة العالية.
جوان من الأسبستوس (Asbestos Gasket)
- يتحمل درجات حرارة وضغوط مرتفعة.
- كان يُستخدم كثيرًا قديمًا، لكن قل استخدامه اليوم بسبب مخاطره الصحية.
جوان من التفلون (PTFE Gasket)
- مقاوم كيميائي ممتاز.
- يُستخدم في الصناعات الكيميائية والغذائية.
- لا يتأثر بالأحماض أو القلويات.
جوان معدني (Metallic Gasket)
- يُستخدم في أنظمة الضغط العالي جدًا.
- يُصنع من معادن مثل الفولاذ أو النيكل أو النحاس.
- يحتاج إلى عزم شد كبير أثناء التركيب لضمان الإغلاق.
جوان مركب (Spiral Wound Gasket)
- مزيج من المعدن والمادة اللينة (مثل الجرافيت).
- يتميز بأداء ممتاز في البيئات القاسية.
- يُستخدم عادة في المصافي ومحطات الطاقة.

كل نوع من الجوانات يُصمم وفقًا لمتطلبات محددة، لذلك يجب الرجوع إلى توصيات المصنع والمعايير الهندسية لتحديد النوع المناسب.

مقارنة بين الفلانشات واللحام المباشر

في بعض التطبيقات، يُفضل المهندسون استخدام الفلانشات بدلاً من اللحام المباشر. ولكن متى ولماذا؟ إليك مقارنة بسيطة:

العنصر	الفلانشات	اللحام المباشر
سهولة الفك والتركيب	سهلة جدًا ويمكن إعادة استخدامها	صعبة وتتطلب قطع الأنابيب
التكلفة الأولية	أعلى نسبيًا	أقل
الصيانة والإصلاح	سهلة وسريعة	معقدة وتتطلب معدات لحام
إحكام الإغلاق	يعتمد على جودة الجوان والشد	دائم وقوي
المرونة في التعديل	عالية	منخفضة جدًا
الاستخدام المثالي	في الأنظمة التي تتطلب فحص وصيانة متكررة	في الأنظمة الثابتة والدائمة

ببساطة، الفلانشات تمنح مرونة أكبر، بينما اللحام المباشر يمنح قوة وثباتًا أكثر. لذلك، يُستخدم كل منهما حسب متطلبات المشروع.

مزايا استخدام الفلانشات

الفلانشات ليست مجرد وسيلة توصيل، بل تُعتبر أداة هندسية متقدمة توفر العديد من المزايا، مثل:

سهولة التركيب والفك:
يمكن تفكيك أي جزء من النظام بسهولة دون الحاجة إلى أدوات لحام أو قطع.
إمكانية الصيانة السريعة:
في حال حدوث تسرب، يمكن استبدال الجوان أو الفلانشة دون توقف النظام لفترة طويلة.
إمكانية الفحص الدوري:
تتيح الفلانشات الوصول السهل للمناطق الداخلية من الأنابيب للفحص والتنظيف.
المرونة في التصميم:
تسمح الفلانشات بربط مكونات مختلفة المواد، مما يتيح خيارات تصميمية متنوعة.
قابلية التوسعة المستقبلية:
في المشاريع الكبيرة، تُستخدم الفلانشات في نهايات الأنابيب لتسهيل التمديد أو الربط بمراحل لاحقة من المشروع.

تُعد هذه المزايا السبب الرئيسي وراء اعتماد الفلانشات في الصناعات الكبرى، من النفط والغاز إلى الصناعات الغذائية والطبية.

عيوب الفلانشات والتحديات المرتبطة بها

رغم المزايا الكبيرة التي توفرها الفلانشات، إلا أن استخدامها لا يخلو من بعض التحديات والعيوب التي يجب مراعاتها أثناء التصميم والتركيب. فهم هذه العيوب يساعد في اتخاذ قرارات صحيحة ويمنع الكثير من المشكلات المستقبلية.

احتمالية التسرب:
على الرغم من وجود الجوانات، إلا أن الفلانشات تبقى أكثر عرضة للتسرب مقارنة بالوصلات الملحومة.
هذا يحدث عادة بسبب شد غير متساوٍ للبراغي أو تآكل سطح الفلانشة أو تلف الجوان بمرور الوقت.
الحاجة إلى صيانة دورية:
يجب فحص الفلانشات بانتظام للتأكد من عدم وجود صدأ أو تسربات طفيفة.
في الأنظمة الحساسة مثل خطوط الغاز، يتم استخدام أجهزة كشف تسرب خاصة لهذا الغرض.
التكلفة العالية نسبيًا:
سواء في عملية التصنيع أو التركيب، فإن الفلانشات أغلى من اللحام المباشر، خاصة إذا كانت من مواد مقاومة للتآكل أو مصممة لتحمل ضغط عالٍ.
الحجم والوزن الكبير:
الفلانشات تضيف وزنًا إضافيًا للنظام، مما قد يسبب مشاكل في المحاذاة أو يتطلب دعمًا إضافيًا للأنابيب الطويلة.
خطر التآكل في الوصلات:
منطقة التلامس بين الفلانشتين عرضة للتآكل بسبب احتباس الرطوبة أو المواد الكيميائية، مما يؤدي إلى ضعف تدريجي في الإغلاق.
تعقيد التركيب:
تركيب الفلانشات يتطلب دقة عالية في المحاذاة وعزم شد متوازن.
أي خطأ بسيط في هذا الجانب قد يؤدي إلى تسرب أو تلف الجوان سريعًا.

رغم هذه التحديات، فإن معظمها يمكن تجنبه بسهولة من خلال التركيب الصحيح، الصيانة المنتظمة، واستخدام مواد عالية الجودة.
لذلك، تبقى الفلانشات خيارًا مثاليًا عندما تكون الصيانة وسهولة الوصول عاملين أساسيين في تصميم النظام.

استخدامات الفلانشات في الصناعات المختلفة

تُستخدم الفلانشات في مجموعة واسعة من الصناعات، نظرًا لقدرتها على توفير وصلات آمنة ومرنة بين الأنابيب والمعدات. فيما يلي أبرز مجالات استخدامها:

صناعة النفط والغاز:
تعتبر الفلانشات جزءًا أساسيًا في خطوط الأنابيب، المصافي، وخزانات التخزين.
تُستخدم لتوصيل الصمامات، المضخات، والفلاتر ضمن أنظمة تتحمل ضغطًا وحرارة عالية جدًا.
الصناعات الكيميائية والبتروكيماوية:
تُستخدم الفلانشات المصنوعة من الفولاذ المقاوم للصدأ أو النيكل نظرًا لقدرتها على مقاومة التآكل من المواد الكيميائية العدوانية.
محطات توليد الطاقة:
سواء كانت محطات بخارية أو نووية، تعتمد بشكل كبير على الفلانشات في أنظمة البخار والمياه الساخنة، حيث تتحمل درجات حرارة وضغوطًا هائلة.
أنظمة المياه والصرف الصحي:
تُستخدم الفلانشات الحديدية أو البلاستيكية لربط الأنابيب الكبيرة وتسهيل عمليات الصيانة والاستبدال.
الصناعات الغذائية والدوائية:
تُستخدم فلانشات مصقولة من الفولاذ المقاوم للصدأ لتلبية معايير النظافة العالية، ومنع تراكم البكتيريا في الأنظمة.
الصناعات البحرية:
في السفن والمنصات النفطية البحرية، تُستخدم فلانشات مقاومة للصدأ وماء البحر لضمان عمر أطول واستقرار تشغيلي.

المرونة التي توفرها الفلانشات تجعلها العمود الفقري في أي منظومة هندسية تتطلب توصيلًا آمنًا وسهولة في الصيانة.

طرق صيانة وفحص الفلانشات

الصيانة المنتظمة للفلانشات تُعد من أهم الإجراءات للحفاظ على كفاءة النظام ومنع التسربات الخطيرة.
إليك أبرز طرق الصيانة والفحص التي يتبعها المهندسون:

الفحص البصري الدوري:
يتم التحقق من عدم وجود صدأ، تشققات، أو تسربات مرئية.
كما يُفحص الجوان للتأكد من سلامته وعدم تصلبه أو تآكله.
قياس عزم شد البراغي (Torque Check):
يُستخدم مفتاح عزم خاص للتأكد من أن جميع البراغي مشدودة وفقًا للقيم الموصى بها.
الشد الزائد أو الناقص يمكن أن يؤدي إلى تسرب أو تلف الفلانشة.
اختبارات الضغط (Pressure Test):
يتم ضخ ماء أو هواء مضغوط في النظام لفحص التسربات بدقة.
تعتبر هذه الخطوة ضرورية بعد التركيب أو الصيانة.
المعالجة السطحية وإزالة الصدأ:
تُنظف الأسطح باستخدام فرش معدنية أو مواد خاصة، ثم تُطلى بمواد مقاومة للتآكل.
استبدال الجوانات التالفة:
عند كل عملية فك، يُنصح دائمًا باستبدال الجوان بجديد لضمان الإغلاق المحكم.
الفحص بالموجات فوق الصوتية أو الأشعة:
في الأنظمة الحساسة، تُستخدم هذه التقنيات للكشف عن أي شقوق داخلية في جسم الفلانشة لا يمكن رؤيتها بالعين المجردة.

صيانة الفلانشات لا تقتصر على الحفاظ على الأداء فحسب، بل تمنع أيضًا الحوادث المكلفة الناتجة عن التسربات أو الانفجارات في الأنظمة عالية الضغط.

نصائح لاختيار الفلانشة المناسبة

اختيار الفلانشة المناسبة لا يعتمد فقط على القطر أو الحجم، بل يشمل عدة عوامل يجب دراستها بعناية:

نوع السائل أو الغاز:
يجب معرفة طبيعة الوسط (ماء، بخار، غاز، مادة كيميائية) لتحديد نوع المادة والجوان المناسبين.
الضغط ودرجة الحرارة:
كل فلانشة مصممة لتحمل ضغط وحرارة محددين، لذا يجب الرجوع إلى الجداول القياسية.
المادة المصنوع منها الأنبوب:
لضمان التوافق الميكانيكي والكيميائي، يجب أن تكون مادة الفلانشة متقاربة مع مادة الأنبوب.
بيئة التشغيل:
في البيئات البحرية أو الكيميائية، يُفضل استخدام الفولاذ المقاوم للصدأ أو الفلانشات المطلية بطبقة مضادة للتآكل.
نوع التركيب:
إذا كان النظام يتطلب صيانة متكررة، يُفضل استخدام فلانشات منزلقة أو لفة، بينما في الأنظمة الثابتة يُفضل فلانشات اللحام.
المعايير العالمية:
يجب التأكد من مطابقة الفلانشة لمعايير مثل ASME أو DIN لتسهيل عمليات الاستبدال والتوافق.

اختيار خاطئ قد يؤدي إلى فشل النظام أو تسرب خطير، لذلك يُنصح دائمًا بالاستعانة بخبير تصميم أنظمة أنابيب قبل اتخاذ القرار النهائي.

أخطاء شائعة في استخدام الفلانشات وكيفية تجنبها

حتى مع أفضل التصميمات، يمكن أن تحدث أخطاء أثناء التركيب أو التشغيل، مما يؤدي إلى مشاكل لاحقًا. إليك بعض الأخطاء الشائعة:

استخدام جوان غير مناسب:
يؤدي إلى تسرب سريع بسبب عدم توافق الجوان مع درجة الحرارة أو نوع السائل.
الحل: اختيار الجوان وفقًا لتوصيات الشركة المصنعة.
عدم شد البراغي بالتساوي:
ينتج عنه ضغط غير متوازن يؤدي إلى تسرب أو تلف سطح الفلانشة.
الحل: شد البراغي بالتسلسل المتقاطع وعلى مراحل.
إعادة استخدام جوان قديم:
الجوان المستخدم يفقد مرونته، مما يجعل الإغلاق ضعيفًا.
الحل: استبداله بجديد في كل مرة يتم فيها فك الفلانشة.
تجاهل تنظيف السطح:
الأوساخ أو الصدأ تمنع الإغلاق المحكم.
الحل: تنظيف الأسطح جيدًا قبل التركيب.
المبالغة في الشد:
قد يؤدي إلى تشقق الجوان أو تشوه الفلانشة.
الحل: استخدام مفتاح عزم لقياس الشد الصحيح.

تجنب هذه الأخطاء لا يطيل عمر الفلانشة فقط، بل يمنع أيضًا التوقفات المفاجئة المكلفة في التشغيل.

خاتمة

الفلانشات ليست مجرد قطع معدنية تُربط بالأنابيب، بل هي عنصر أساسي في قلب أي نظام صناعي.
فهي توفر الأمان، المرونة، وسهولة الصيانة التي لا يمكن تحقيقها بالطرق التقليدية مثل اللحام.
من خلال فهم أنواع الفلانشات، طرق تركيبها وصيانتها، يمكن تحقيق أقصى كفاءة وأمان في أي منظومة ميكانيكية أو صناعية.
وفي النهاية، تبقى القاعدة الذهبية هي: اختر الفلانشة المناسبة، وركّبها بطريقة صحيحة، وستحصل على نظام موثوق وطويل الأمد.

الأسئلة الشائعة (FAQ)

ما الفرق بين فلانشة اللحام والمنزلقة؟
فلانشة اللحام تُستخدم في الأنظمة عالية الضغط وتتميز بالقوة، بينما المنزلقة أسهل في التركيب لكنها أقل تحملًا للضغط.
هل يمكن استخدام فلانشات بلاستيكية في الأنظمة الصناعية؟
نعم، ولكن فقط في الأنظمة منخفضة الضغط مثل المياه أو الصرف، وليس للغازات أو المواد الخطرة.
ما هو العمر الافتراضي للفلانشات؟
يختلف حسب المادة المستخدمة والبيئة، لكن يمكن أن يتراوح بين 10 إلى 25 سنة مع الصيانة المنتظمة.
كيف أختار الجوان المناسب؟
يعتمد على درجة الحرارة، الضغط، ونوع السائل. الجوان المطاطي للماء، والمعدني للبخار أو الضغط العالي.
هل يمكن إصلاح فلانشة تالفة؟
في بعض الحالات البسيطة يمكن إصلاحها عن طريق الجلخ أو الطلاء، لكن في حال التشقق أو التآكل الشديد يجب استبدالها فورًا.
